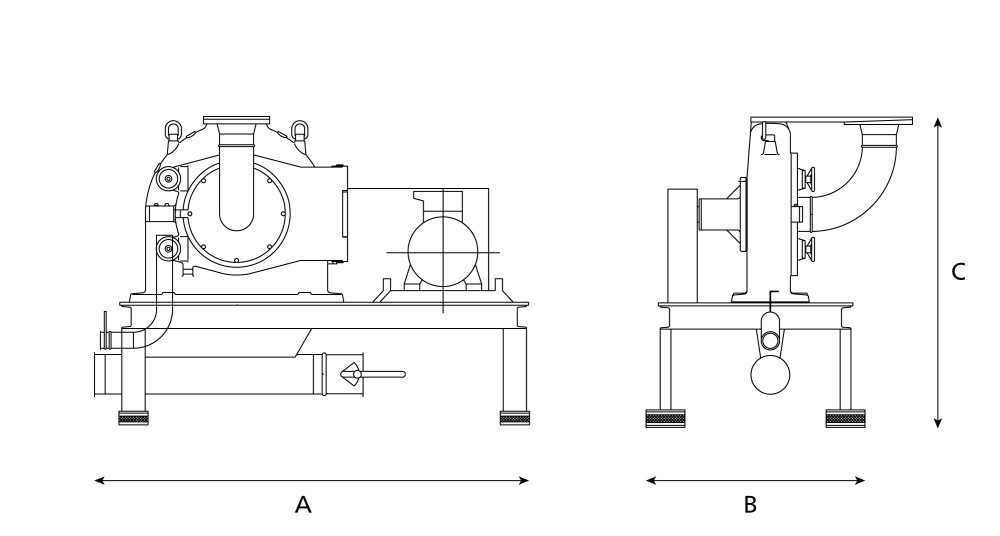

    寸法図

    ※詳細は仕様に記載しています。画像をクリックすると移動します。

  • ローター：ピンディスク

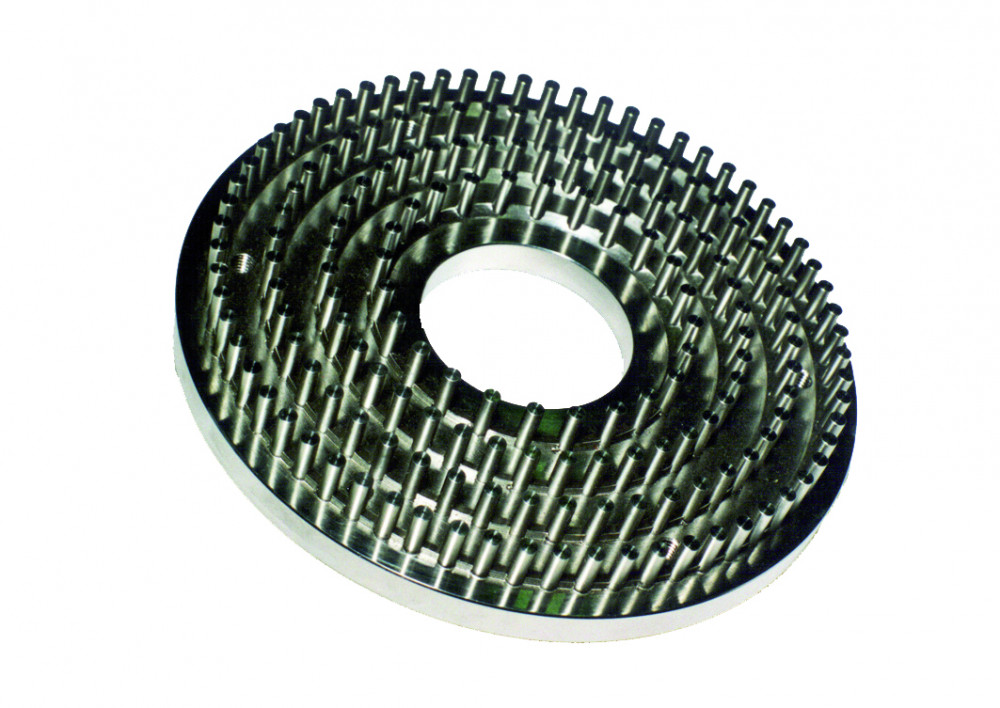

    ローター：ピンディスク
    ※詳細は特徴に記載

  • ローター：両ディスク回転タイプ

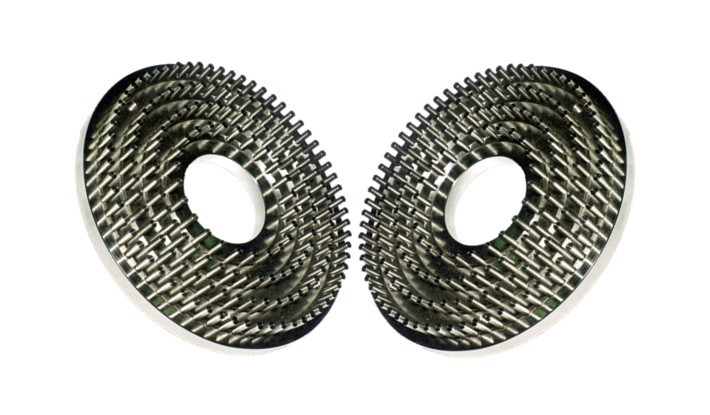

    ローター：両ディスク回転タイプ
    ※詳細は特徴に記載

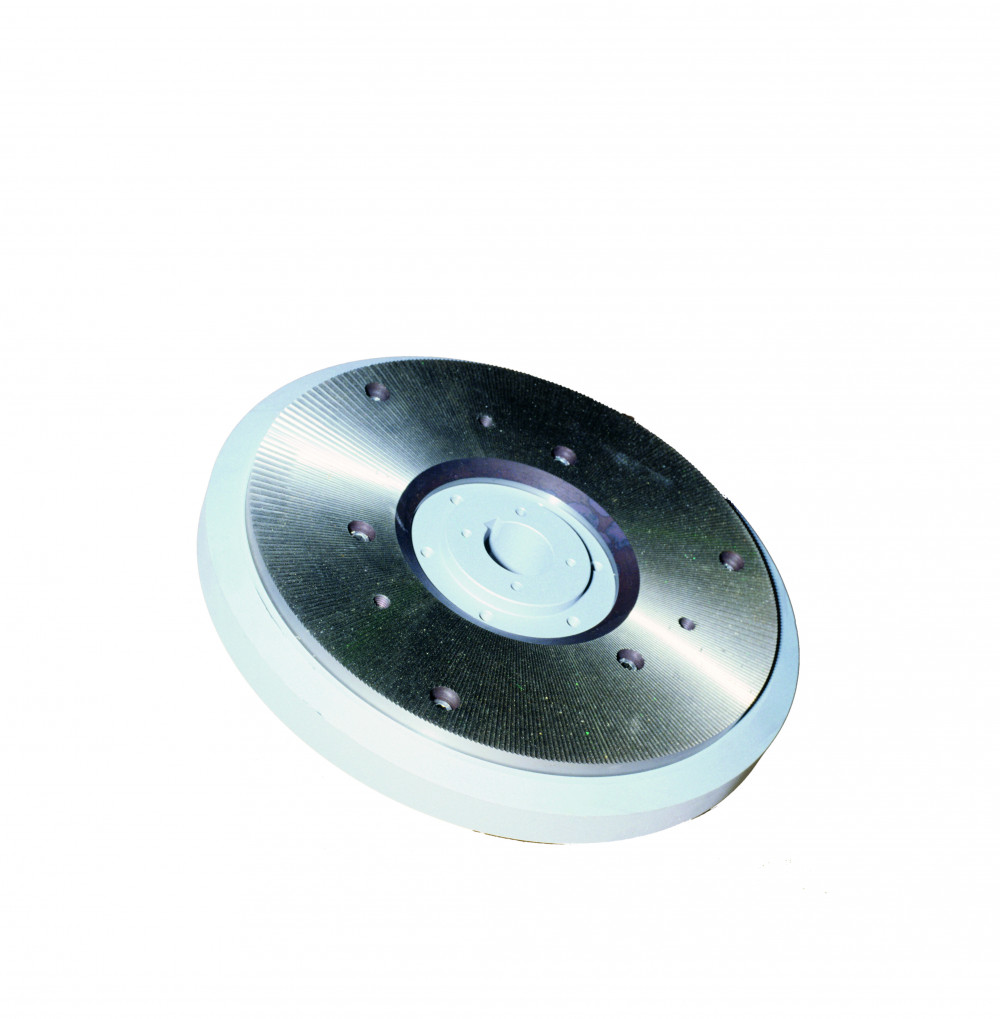

  • ローター：グラインディングディスク

    ローター：グラインディングディスク
    ※詳細は特徴に記載

  • ローター：ブラストローター

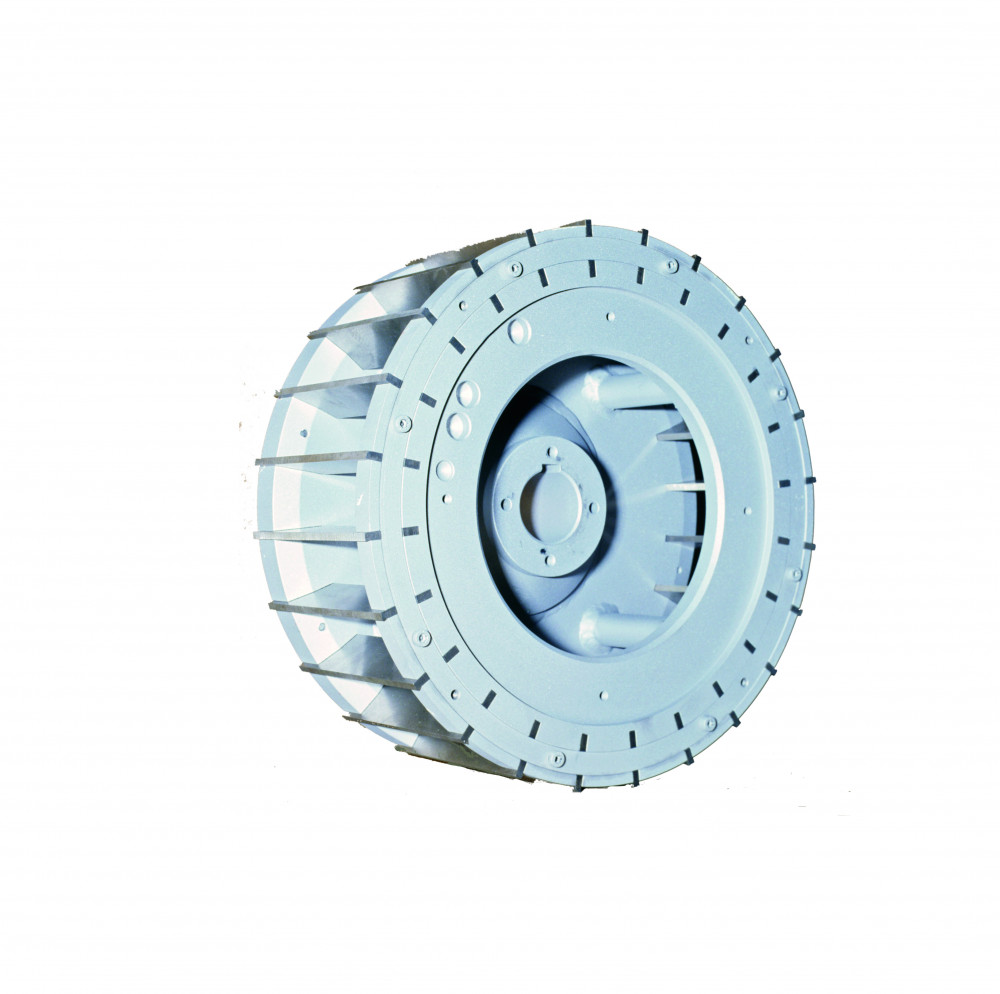

    ローター：ブラストローター
    ※詳細は特徴に記載

  • ローター：ウィングビーター

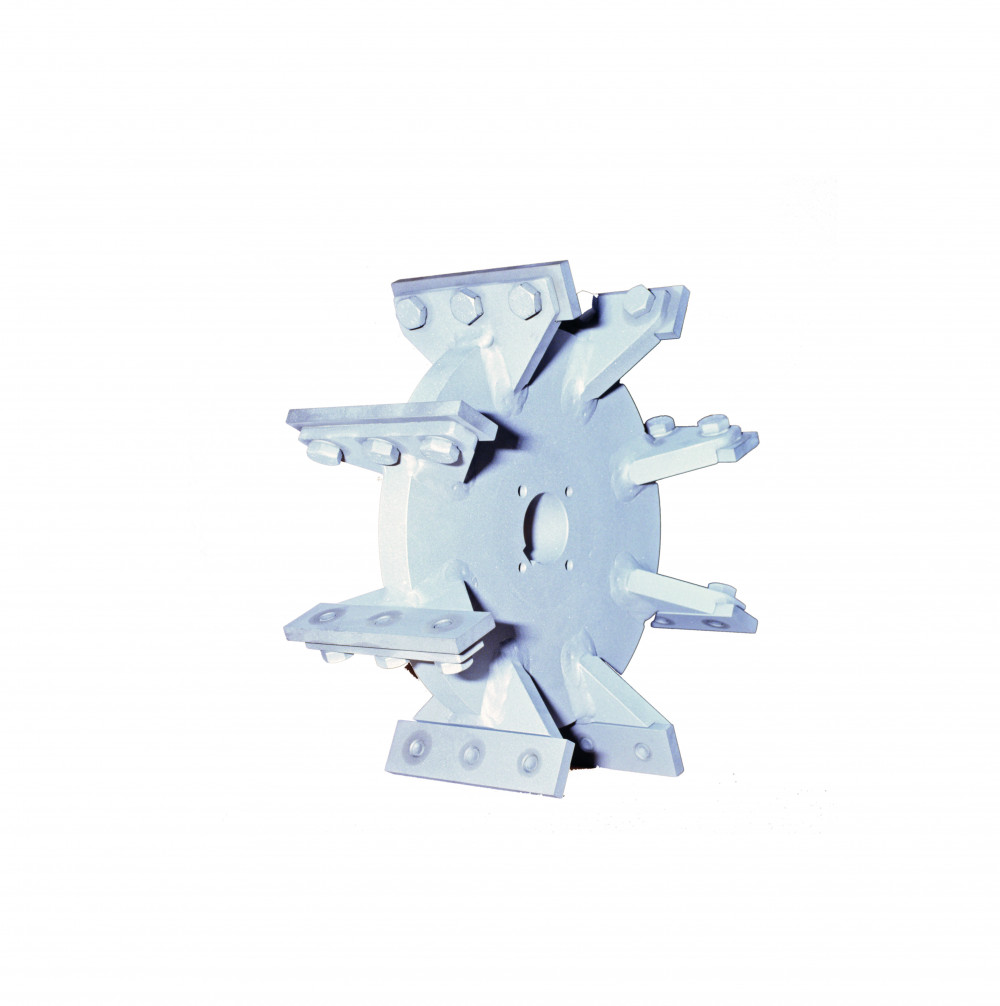

    ローター：ウィングビーター
    ※詳細は特徴に記載

  • ステーター：スクリーンバスケット

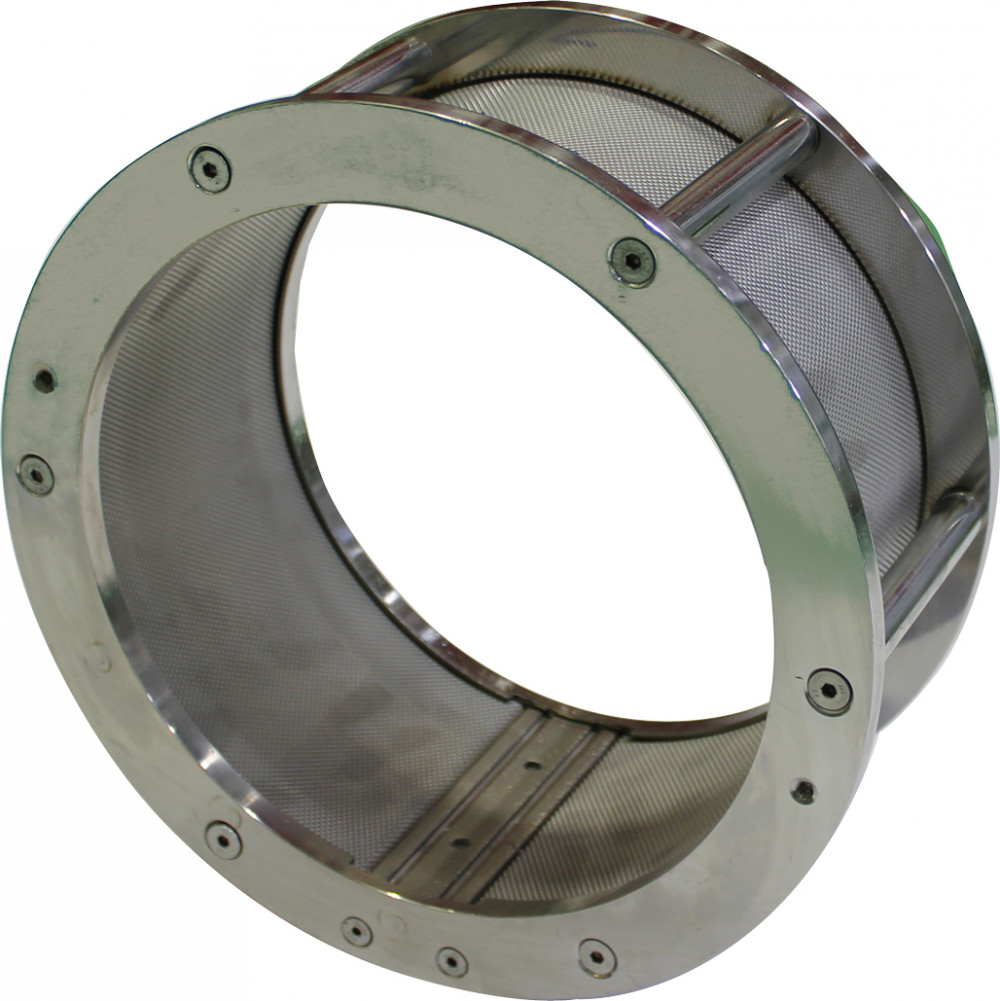

    ステーター：スクリーンバスケット

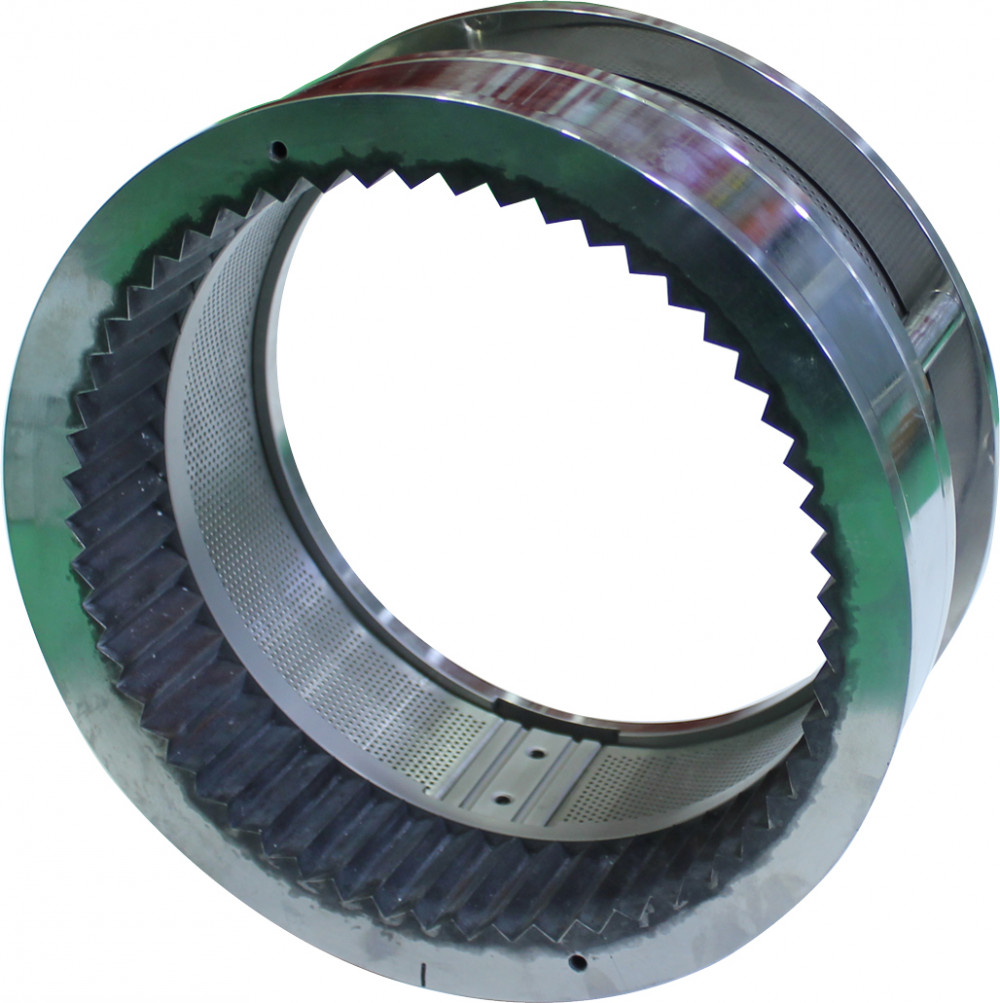

  • ステーター：分級粉砕トラック

    ステーター：分級粉砕トラック

  • ステーター：粉砕トラック

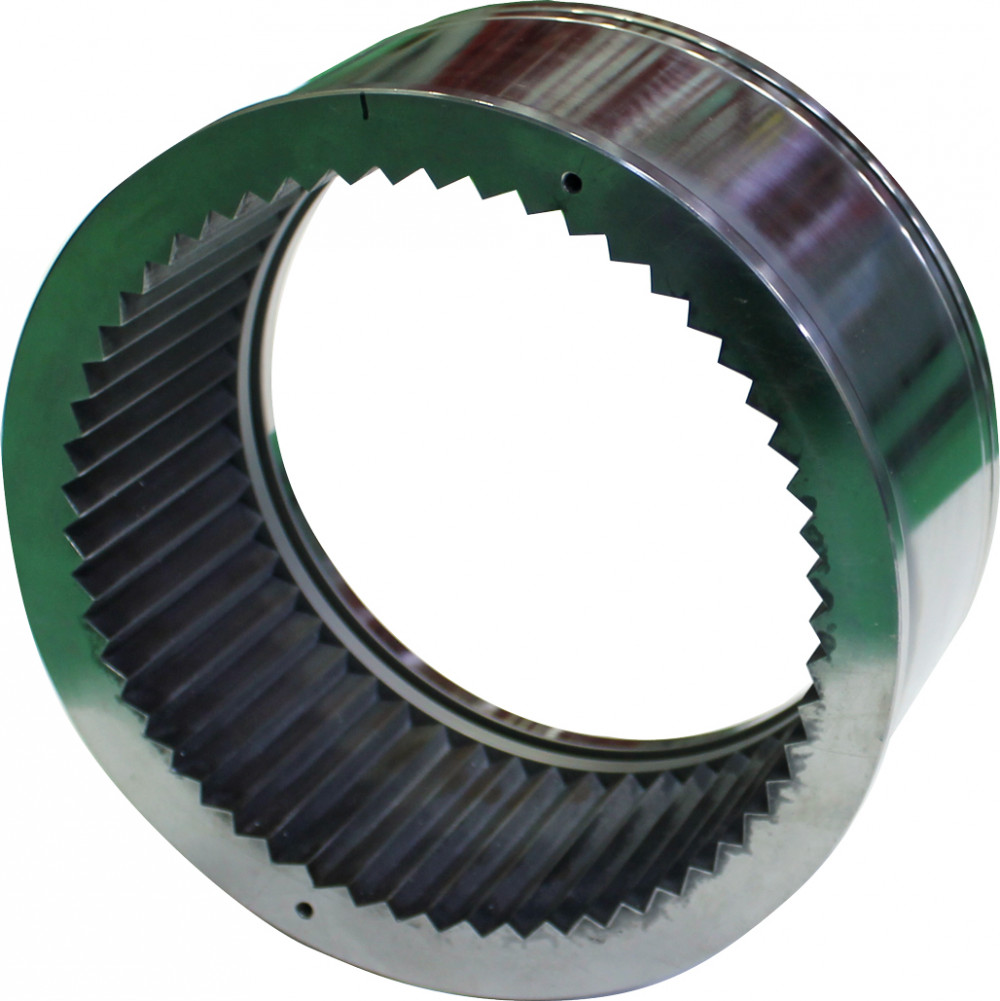

    ステーター：粉砕トラック

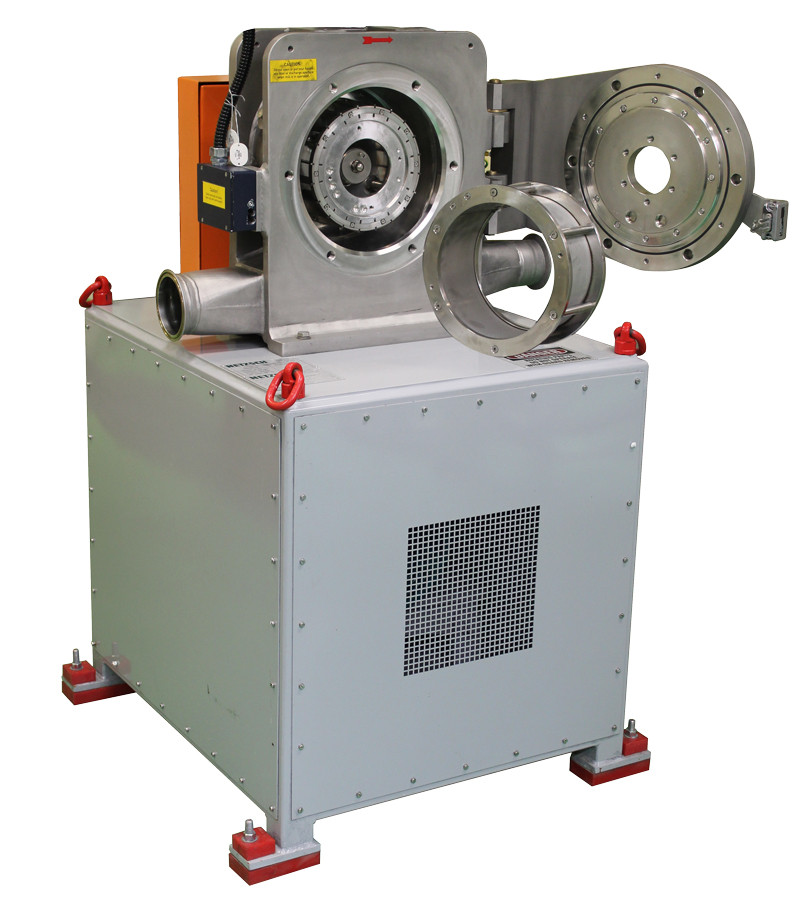

インパクトミル
CONDUX [NETZSCH]

粉砕エレメントの充実により、多様な粉砕が可能

プロセス
業種
この製品に関するお問い合わせ

カタログ請求はこちら

特徴

● 幅広い粒子径の対応
d₉₉  30 µm から d₉₉ 800 µmの粒子径に対応。
粒子径は粉砕ディスクの回転数で調整するため、条件変更は容易。

● 原料に応じた、豊富な粉砕ディスクをラインナップ
用途に応じた粉砕ディスクを使用する事により、様々な原料に対応。

● 様々な硬度の原料に対応
モース硬度3.5までの、様々な原料に対応。

● 洗浄・メンテナンスが容易
ヒンジ付きのドアで簡単にアクセス出来るため、洗浄やメンテナンスが容易。

● オプション対応
両ディスク回転タイプ、耐圧・気密設計、不活性ガスのオプション対応が可能。

【各種ローター】
● ピンディスク
結晶体などの壊れやすい原料が得意。
粉砕粒度は主にピン･ディスクの速度を調整することにより設定。（最大周速　150m/s）
さらにピンの数や配列を変えることにより、粒度を調整することが可能。
製品粒度：＜ 50μm
　　
● 両ディスク回転タイプ
粉砕機本体の扉に追加の駆動ユニットを取付けることにより、通常の固定式ディスクを回転式に変更することができる。
扉側ディスクが本体ディスクと逆回転することで、相対周速を最大250m/sにすることができる。
製品粒度：＜ 30μm
＜注記＞
本ディスクの場合は、粉砕機本体が特注仕様になる。
現在、ドイツ（NETZSCH社）でのみテストが可能。
　　
● グラインディングディスク
プラスティックなどの熱可塑性樹脂の粉砕が得意。
鋭い粉砕刃が高い剪断力を生み、樹脂を切断するような粉砕が特徴。
粉砕粒度は粉砕ディスクのギャップとローター速度を調整することにより決定。
製品粒度：＜ 400μm
　　
● ブラストローター
多数の粉砕ブレードにより、発生する風量が他のローターに比べて多いため、温度上昇に弱い原料が得意。
粉砕ブレードは交換ができるため、ランニングコストを抑えられる。
粉砕粒度は周速の調整やステーターの選択により調整が可能。
製品粒度：＜ 100μm
　　
● ウィングビーター
粗粉砕では、様々な品種に対応可能。
粉砕粒度は周速の調整や、ステーターの選択により調整が可能。
製品粒度：＜ 500μm

動画

仕様

型式 150 220 300 450 680 900 1250 1600
スケールアップ係数 0.3 0.6 1 2 4 6 11 17
幅（A）（mm） 1100 1640 1550 2000 2750 3700 3850 4370
奥行（B）（mm） 550 800 850 1000 1200 1750 1750 2300
高さ（C）（mm） 800 1800 1050 1500 2000 2410 3120 3315
重量（kg） 230 390 625 1480 2990 6660 9690 21000
【ピンディスク】直径（φmm） 150 220 330 500 750 900 1250 1600
【ピンディスク】回転数（mm⁻¹） 16000 13000 9200 5500 3600 3200 2200 1700
【ピンディスク】動力（max）（kW） 4 11 22 45 90 110 200 200
【両ディスク回転タイプ】回転数（本体側）（mm⁻¹） - 13,000 8,000 5,400 3,600 2,950 2,200 -
【両ディスク回転タイプ】回転数（扉側）（mm⁻¹） - 9,500 6,400 2,950 2,100 1,600 1,200 -
【両ディスク回転タイプ】動力（max）（kW） - 7.5+11 22+15 45+30 90+55 110+90 200+160 -
【グラインディングディスク】直径（φmm） 150 220 300 500 800 - - -
【グラインディングディスク】回転数（mm⁻¹） 16000 13000 9200 5500 3450 - - -
【グラインディングディスク】動力（max）（kW） 5.5 11 22 45 90 - - -
【ブラストローター】直径（φmm） 150 220 300 450 680 900 1,250 1,600
【ブラストローター】回転数（mm⁻¹） 14000 10000 7350 4600 3100 2500 1,680 1,350
【ブラストローター】動力（max）（kW） 4 11 18.5 37 75 110 200 315
【ウィングビーター】直径（φmm） 150 220 300 450 680 900 1,250 1,600
【ウィングビーター】回転数（mm⁻¹） 9000 6700 4900 3200 2400 1650 1,150 900
【ウィングビーター】動力（max）（kW） 3 7.5 11 22 45 75 110 110

用途実例

原料名 型式 粒子径（μm） 能力（kg/hr）
黒鉛 300 100 - 200 907
大豆加工品 300 97%　200 180
唐辛子 1250 2% > 500 1500
コルク 680 30.5% > 630 320
コーンスターチ 220 < 400 200
小麦粉 450 93% < 250 500
コーンフレーク 450 < 500 1000
パプリカ 680 < 400 - 500 240 - 480
砂糖 680 d₉₅＝100 2500
砂糖 450 99% < 350 3000 - 3500
人工甘味料 680 25 - 30% < 150 3000
小麦グルテン 680 98% < 2,000 7000 - 8000
タルク 680 45 - 50% < 63 7000
超高分子量ポリエチレン（UHMWPE） 450 < 800 100
カーボンブラック 150 220 200-300
セルロース類 1250 d₉₉＝250 1800-2100
化粧品 220 d90＜30 100
高密度ポリエチレン 300 d₉₅＝1000 140
低密度ポリエチレン 680 < 500 400
炭酸カルシウム 300 d₉₉.₉＝20 - 22 1800
硝酸カリウム 220 10 - 200 20 - 30
CMC 1250 d₉₉＝250 1800 - 2100
化粧品 220 d₉₀ < 30 100
PTFE 680 d₉₆＝500 260 - 340
硬質PVC 680 d₉₀ < 1,000 500
塩化アンモニウム 150 50 - 100 200 - 250
重炭酸ナトリウム 100 d₅₀＝10 25
炭酸ナトリウム 900 d₉₀ < 100 7500
尿素 300 200 - 1200 500 - 600
木粉 680 20% > 250 500
