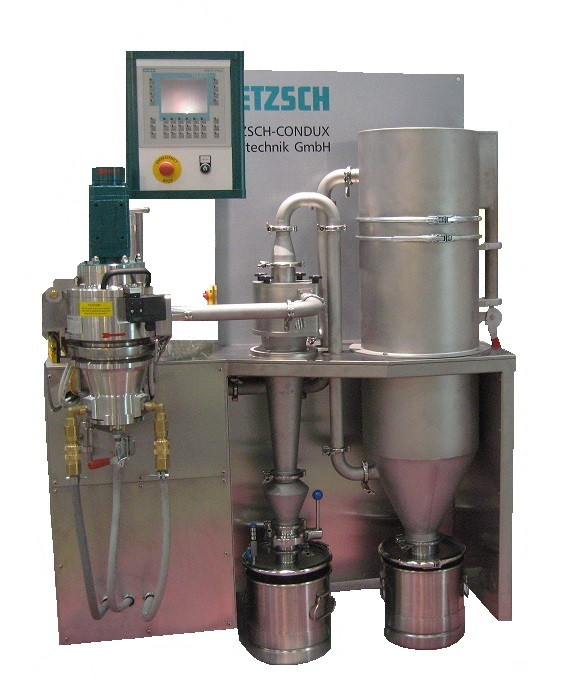

![流動層型ジェットミル
CGS10（ラボ・スケール） [NETZSCH]](https://www.toyohi.co.jp/storage/images/CGS10ラボスケール.JPG)
-

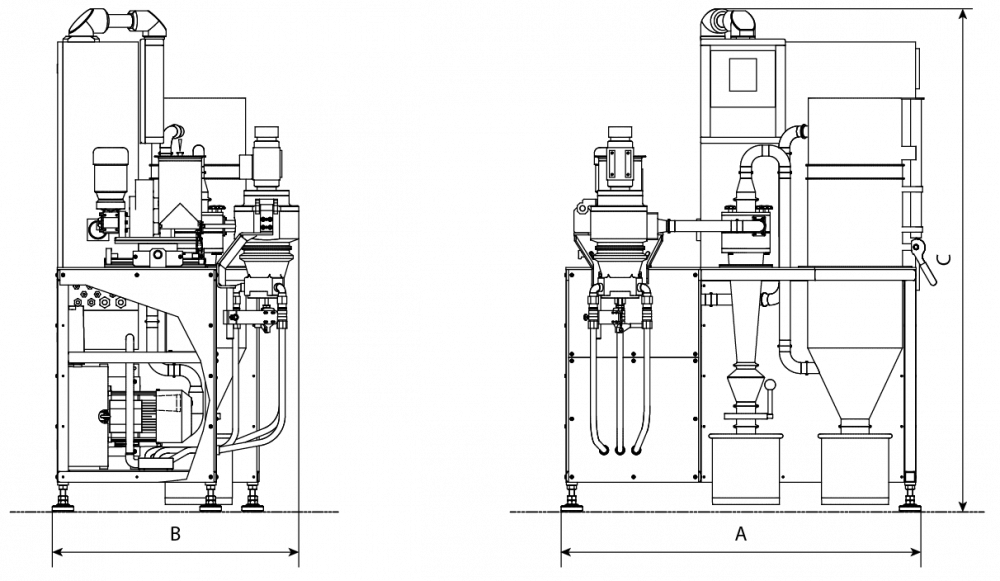

寸法図
※詳細は仕様に記載しています。画像をクリックすると移動します。
特徴
● ラボスケールの対応機
実験室で使用できる小型の流動層ジェットミル。
● 幅広い原料に対応
軟質から硬質原料まで、様々な原料に対応。
● シャープな粒度分布
高性能分級機により、シャープな粒度分布を実現。
● 粗粒が混入しない
分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。
● 様々な粉砕に対応
耐摩耗仕様・耐粉塵爆発仕様・高温ガス粉砕仕様。酸化防止のための不活性ガスによる粉砕も可能。
● 受託対応が可能
少量原料での受託対応が可能。
実験室で使用できる小型の流動層ジェットミル。
● 幅広い原料に対応
軟質から硬質原料まで、様々な原料に対応。
● シャープな粒度分布
高性能分級機により、シャープな粒度分布を実現。
● 粗粒が混入しない
分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。
● 様々な粉砕に対応
耐摩耗仕様・耐粉塵爆発仕様・高温ガス粉砕仕様。酸化防止のための不活性ガスによる粉砕も可能。
● 受託対応が可能
少量原料での受託対応が可能。
動画
仕様
| 型式 | 10 |
|---|---|
| 能力係数 | ー |
| 風量 ※１（㎥/h） | 50 |
| ノズル数（個） | 3 |
| ノズル径（mm） | 2.1 |
| 分級機動力（kW） | 0.55 |
| 分級回転数（MAX）（mm⁻¹） | 18,000 |
| 製品粒度d50 ※2（μm） | 2.5 ～ 40 |
| 幅 （A）（mm） | 2,150 |
| 奥行 （B）（mm） | 850 |
| 高さ （C）（mm） | 1,975 |
| 重量 （kg） | 600 |
※1 0.7MPa（ゲージ圧）、20℃の粉砕エアーより換算
※2 重質炭酸カルシウムの場合（かさ密度2.7g/㎥）
※2 重質炭酸カルシウムの場合（かさ密度2.7g/㎥）
用途実例
| 原料名 | 型式 | 粒子径（μm） | 能力（kg/hr） |
|---|---|---|---|
| 電池原料 | 10 | d₉₇＝2 | 1.4 |
| 黒鉛 | 10 | d₉₇＝4 | 2 |
| 希土類系磁石材料 | 10 | d₉₇＝4-40 | 5 |
| 樹脂 | 10 | d₉₇＝8 | 1.6 |
| 金属珪素 | 10 | d₉₅＝20 | 0.073 |
| ポリ塩化ビニル | 10 | d₉₇＝3.6 | 10 |
| コークス | 10 | d₇₀ ＝5 | 1-5 |
