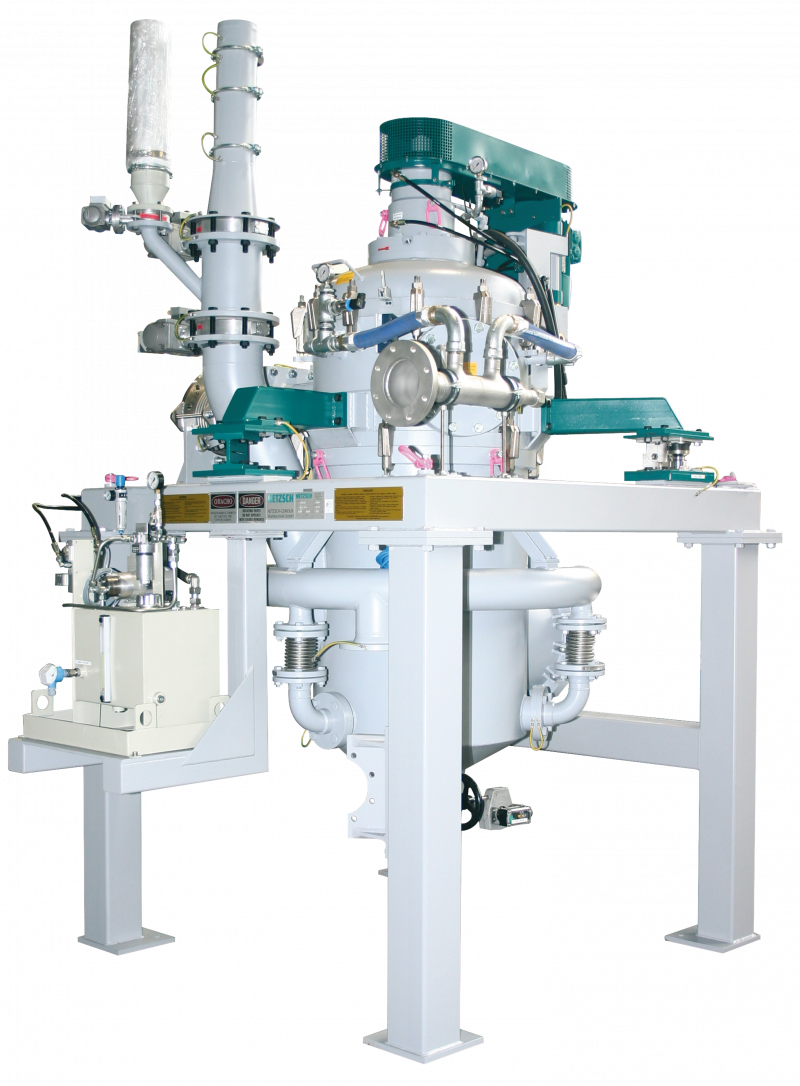

![流動層型ジェットミル
CGS [NETZSCH]](https://www.toyohi.co.jp/storage/images/CGS71.png)
-

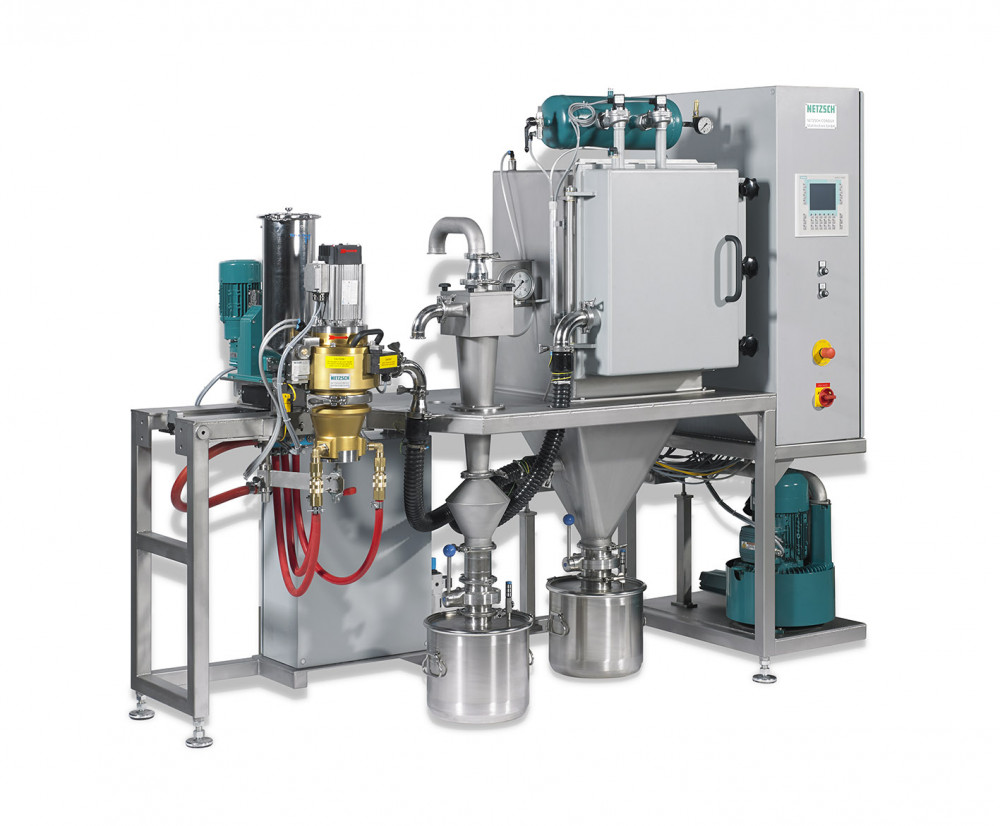

CGS16
-
寸法図
※詳細は仕様に記載しています。画像をクリックすると移動します。
-

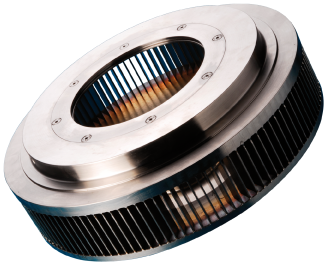

分級ホイール「コンボール」
-

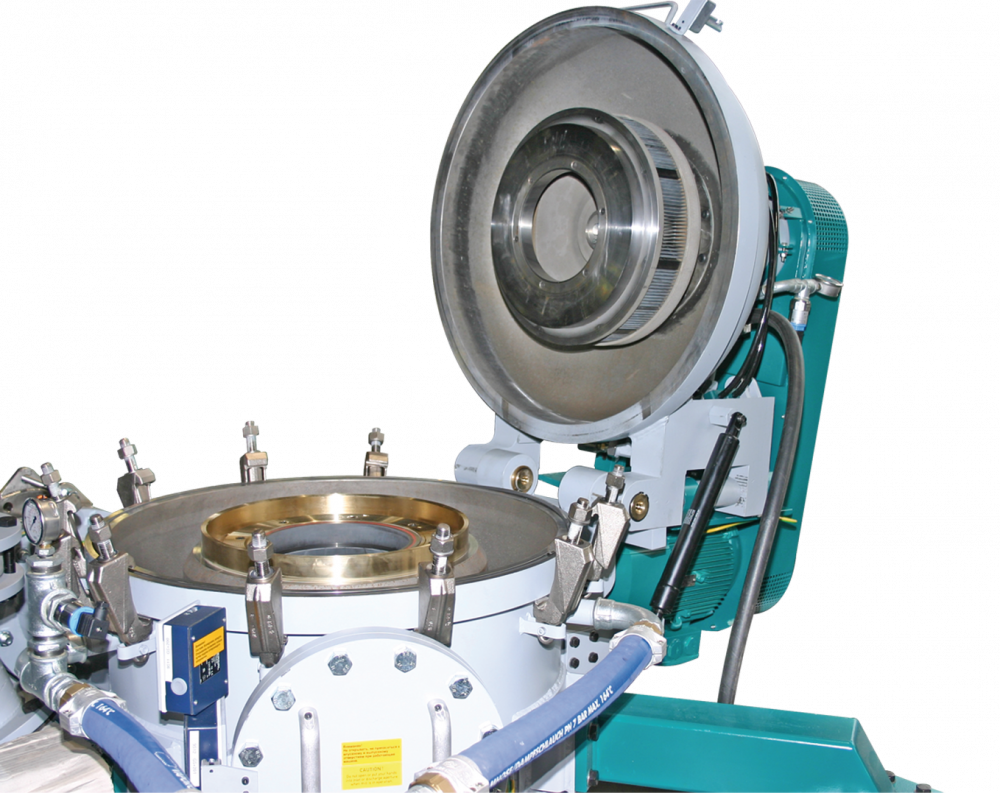

分級機ヘッド
-
特徴
● 幅広い原料に対応
軟質から硬質原料まで、様々な原料に対応。
● シャープな粒度分布
高性能分級機によってシャープな粒度分布を実現。
● 粗粒が混入しない製品
分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。
● 大型機へのスケールUPが容易
スケールUPが確立されており、テストデータからの大型化が可能。
● 様々な粉砕に対応

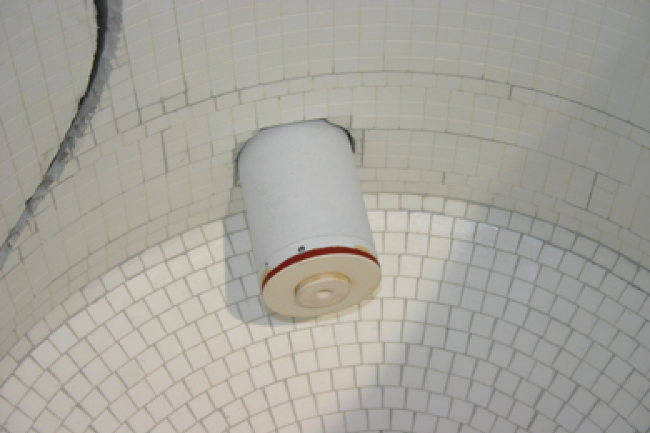

耐摩耗仕様・耐粉塵爆発仕様・高温ガス粉砕仕様。酸化防止のための不活性ガスによる粉砕も可能。
軟質から硬質原料まで、様々な原料に対応。
● シャープな粒度分布
高性能分級機によってシャープな粒度分布を実現。
● 粗粒が混入しない製品
分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。
● 大型機へのスケールUPが容易
スケールUPが確立されており、テストデータからの大型化が可能。
● 様々な粉砕に対応
耐摩耗仕様・耐粉塵爆発仕様・高温ガス粉砕仕様。酸化防止のための不活性ガスによる粉砕も可能。
動画
仕様
| 型式 | 10 | 16 | 32 | 50 | 71 | 100 | 120 | 150 | 180 |
|---|---|---|---|---|---|---|---|---|---|
| 能力係数 | ー | ー | 0.35 | 1 | 2 | 4 | 6 | 9 | 12 |
| 風量 ※１（㎥/h） | 50 | 90 | 330 | 960 | 1,920 | 3,860 | 5,770 | 8,640 | 11,660 |
| ノズル数（個） | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| ノズル径（mm） | 2.1 | 2.6 | 5.0 | 8.5 | 12.0 | 17.0 | 18.0 | 22.1 | 25.6 |
| 分級機動力（kW） | 0.55 | 1.5 | 4 | 7.5 | 15 | 30 | 55 | 75 | 90 |
| 分級回転数（MAX）（mm⁻¹） | 18,000 | 12,000 | 7,000 | 5,100 | 3,600 | 2,600 | 2,200 | 1,700 | 1,550 |
| 製品粒度d50 ※2（μm） | 2.5 ～ 40 | 2.5 ～ 60 | 2.5 ～ 70 | 2.5 ～ 80 | 3 ～ 85 | 3.5 ～ 90 | 4 ～ 90 | 5 ～ 90 | 5 ～ 90 |
| 幅 （A）（mm） | 2,150 | 2,630 | 1,000 | 1,450 | 1,800 | 2,680 | 3,000 | 3,600 | 4,200 |
| 奥行 （B）（mm） | 850 | 1,030 | 1,000 | 1,450 | 1,800 | 2,680 | 3,000 | 3,600 | 4,200 |
| 高さ （C）（mm） | 1,975 | 2,160 | 1,575 | 2,270 | 2,880 | 3,930 | 5,000 | 6,100 | 7,300 |
| 重量 （kg） | 600 | 1,500 | 680 | 1,200 | 3,000 | 5,400 | 11,000 | 16,000 | 20,000 |
※1 0.7MPa（ゲージ圧）、20℃の粉砕エアーより換算
※2 重質炭酸カルシウムの場合（かさ密度2.7g/㎤）
※2 重質炭酸カルシウムの場合（かさ密度2.7g/㎤）
用途実例
| 原料名 | 型式 | 粒子径（μm） | 能力（kg/hr） |
|---|---|---|---|
| 正極活物質 | 50 | d99=6 | 700 |
| コバルト酸リチウム | 50 | d₉₉ = 6 | 700 |
| 酸化コバルト | 71 | d₉₉ = 5.8 | 700 |
| 天然黒鉛 | 50 | d₉₇ = 3.76 | 13.5 |
| 人造黒鉛 | 50 | d₉₇ = 2.94 | 19.7 |
| 酸化マンガン | 32 | d₅₀ = 1.8 | 50 |
| トナー（1成分） | 50 | d₉₅ = 13.5 | 56 |
| トナー（2成分） | 71 | d₅₀ = 6 | 50 |
| 酸化鉄 | 100 | d₉₇ = 2.7 | 1000 |
| 希土類磁石材料 | 10 | d₉₇ = 4-40 | 5 |
| シリカゲル | 50 | d₅₀ = 8 | 290 |
| 活性炭 | 180 | d₉₉ = 16 | 4800 |
| セラミック触媒 | 32 | d₉₀ = 10 | 30 |
| セラミック顔料 | 50 | d₉₉ = 9.1 | 535 |
| セラミック顔料 | 71 | d₉₅ = 5.2 | 900 |
| ガラスフレーク | 50 | d₅₀ = 12.2-25 | 13-75 |
| ガラスフリット | 71 | d₅₀ = 2.5-7 | 36 |
| マイカ | 71 | d₉₉ = 24.1 | 193 |
| 金属モリブデン | 16 | d₉₉ = 34 | 32 |
| 二硫化モリブデン | 50 | d₉₉ 3.5 | 45 |
| 有機顔料 | 50 | d₉₉ = 6.5 | 79 |
| コークス | 10 | d₇₀ = 5 | 1-5 |
| 粉体塗料 | 50 | d₉₇ = 8.9 | 55 |
| シリカ | 71 | d₉₀ = 9.8 | 360 |
| タルク | 120 | d₉₉ = 10-20 | 830-2200 |
| タングステンカーバイド | 50 | d₉₉ = 3 | 66 |
| トナー | 71 | d50= 11 | 86 |
| カラートナー | 71 | d₅₀ = 6.2 | 50 |
| ワックス | 71 | d₉₇ = 11 | 330 |
