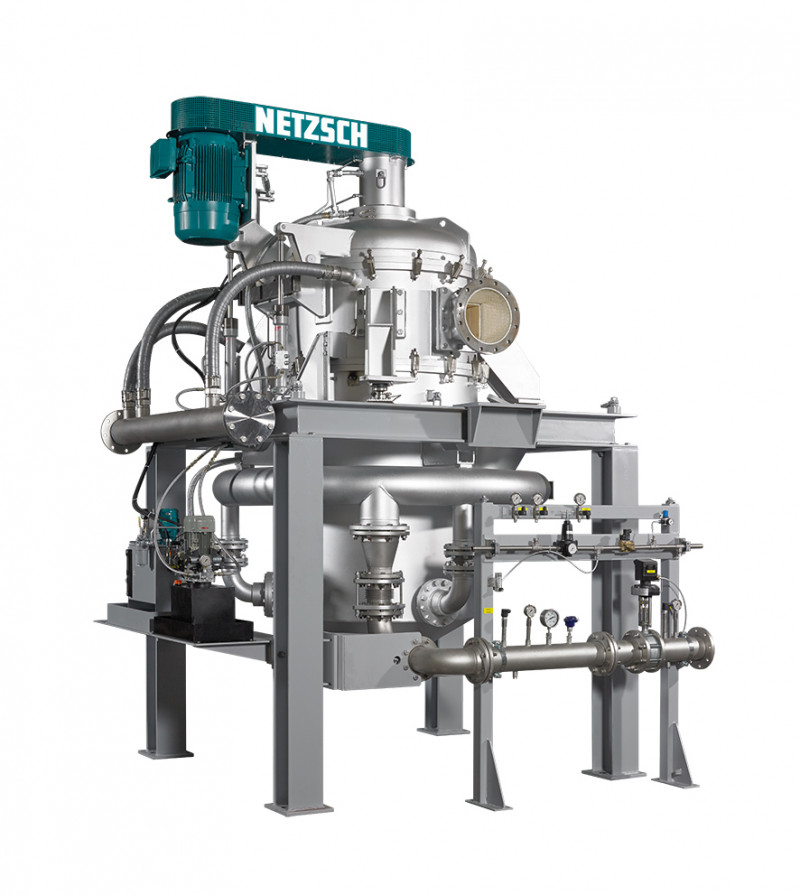

![高効率流動層型ジェットミル
e-JET [NETZSCH]](https://www.toyohi.co.jp/storage/images/7cbb8207e1c0d1a1e08dc8d28416fcd6.jpg)
-

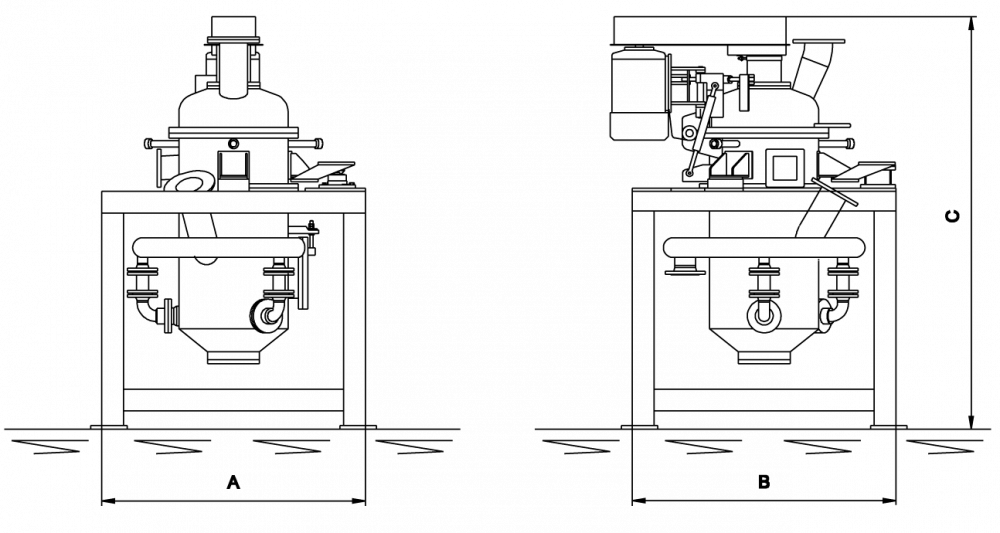

寸法図
※詳細は仕様に記載しています。画像をクリックすると移動します。
高効率流動層型ジェットミル
e-JET [NETZSCH]
高温圧縮ガスを使用することにより、通常のジェットミルと比較して使用エネルギー30%以上カットを実現
カタログ請求はこちら
特徴
● ユーティリティの低減が可能
高温圧縮ガスを使用する事で、コンプレッサーエアー容量を大幅に低減できる。
新しい粉砕方式のジェットミル。
● 幅広い原料に対応
軟質から硬質原料まで、様々な原料に対応。
● シャープな粒度分布
高性能分級機により、シャープな粒度分布を実現。
● 粗粒が混入しない
分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。
● 大型機へのスケールUPが容易
スケールUPが確立されており、テストデータからの大型化が可能。
● 様々な粉砕に対応
耐摩耗仕様・耐粉塵爆発仕様。酸化防止のための不活性ガスによる粉砕も可能。
高温圧縮ガスを使用する事で、コンプレッサーエアー容量を大幅に低減できる。
新しい粉砕方式のジェットミル。
● 幅広い原料に対応
軟質から硬質原料まで、様々な原料に対応。
● シャープな粒度分布
高性能分級機により、シャープな粒度分布を実現。
● 粗粒が混入しない
分級ホイール摺動部は、エアーパージによって粗粒の混入を防止。
● 大型機へのスケールUPが容易
スケールUPが確立されており、テストデータからの大型化が可能。
● 様々な粉砕に対応
耐摩耗仕様・耐粉塵爆発仕様。酸化防止のための不活性ガスによる粉砕も可能。
動画
仕様
| 型式 | 16 | 32 | 50 | 71 | 100 | 120 | 150 | 180 |
|---|---|---|---|---|---|---|---|---|
| 能力係数 | ー | 0.35 | 1 | 2 | 4 | 6 | 9 | 12 |
| 風量 ※１（㎥/h） | 64 | 270 | 790 | 1590 | 3180 | 4740 | 7340 | 9580 |
| ノズル数（個） | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| ノズル径（mm） | 3.4 | 7 | 12 | 17 | 24 | 25.4 | 31.6 | 36.1 |
| 分級機動力（kW） | 1.5 | 4 | 7.5 | 15 | 30 | 55 | 75 | 90 |
| 分級回転数（MAX）（mm⁻¹） | 12,000 | 7,000 | 5,100 | 3,600 | 2,600 | 2,200 | 1,700 | 1,550 |
| 製品粒度d50 ※2（μm） | 2.5 ～ 60 | 2.5 ～ 70 | 2.5 ～ 80 | 3 ～ 85 | 3.5 ～ 90 | 4 ～ 90 | 5 ～ 90 | 5 ～ 90 |
| 幅 （A）mm | 2,630 | 1,000 | 1,450 | 1,800 | 2,680 | 3,000 | 3,600 | 4,200 |
| 奥行 （B）mm | 1,030 | 1,000 | 1,450 | 1,800 | 2,680 | 3,000 | 3,600 | 4,200 |
| 高さ （C）mm | 2,160 | 1,575 | 2,270 | 2,880 | 3,930 | 5,000 | 6,100 | 7,300 |
| 重量 （kg） | 1,500 | 680 | 1,200 | 3,000 | 5,400 | 11,000 | 16,000 | 20,000 |
※1 0.32MPa（G）、200℃の粉砕エアーより換算
※2 重質炭酸カルシウムの場合（かさ密度2.7g/cm3）
※2 重質炭酸カルシウムの場合（かさ密度2.7g/cm3）
用途実例
| 原料名 | 型式 | 粒子径（μm） | 能力(kg/hr) |
|---|---|---|---|
| 二酸化マンガン | 32 | d97 = 3 | 10 |
| 酸化ニッケル | 32 | d97 = 1.2 | 25 |
| 黒鉛 | 32 | d97 = 5 | 10 |
| アルミナ | 50 | d97 = 5 | 40 |
| タルク | 50 | d97 = 8 | 80 |
| シリカ | 50 | d97 = 8 | 100 |
| コークス | 32 | d97 = 20 | 2 |
