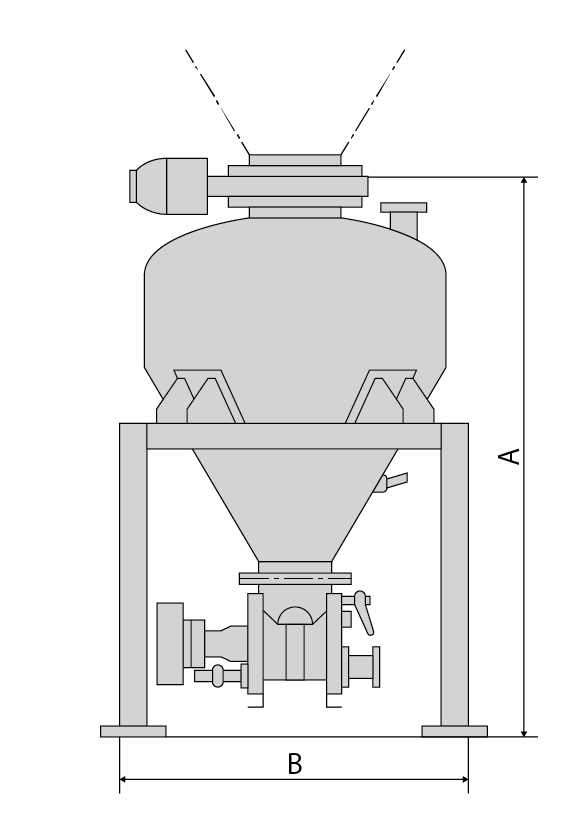

寸法図
※詳細は仕様に記載しています。画像をクリックすると移動します。
-
システムフロー
特徴
● 安定した輸送が可能
輸送能力をフィーダーの回転数で簡単に調整可能。
● 輸送途中にいつでも空輸停止・再起動が可能
ロータリーフィーダーにより、空輸停止・再起動が可能。
● 最適な輸送条件が設定できる
圧力のモニタリングとロータリーフィーダーにより、最適な輸送条件が設定できる。
● 空気輸送圧が安定
物性にあまり左右されず定量供給輸送ができる為、輸送圧が安定。
● メンテナンス性が良い
ロータリーフィーダーがサニタリー構造の為、洗浄性が良い。
輸送能力をフィーダーの回転数で簡単に調整可能。
● 輸送途中にいつでも空輸停止・再起動が可能
ロータリーフィーダーにより、空輸停止・再起動が可能。
● 最適な輸送条件が設定できる
圧力のモニタリングとロータリーフィーダーにより、最適な輸送条件が設定できる。
● 空気輸送圧が安定
物性にあまり左右されず定量供給輸送ができる為、輸送圧が安定。
● メンテナンス性が良い
ロータリーフィーダーがサニタリー構造の為、洗浄性が良い。
仕様
| 型式 | HIP-1B | HIP-2B | HIP-3B |
|---|---|---|---|
| タンク有効容量（L） | 100 | 300 | 500 |
| 輸送配管口径 | 25A | 50A | 80A |
| 輸送能力（t/hr） | 0.8～1.4 | 5.0～8.0 | 12.0～18.0 |
| 輸送エア量（㎥/min※） | 0.28～0.48 | 0.90～1.65 | 2.15～3.90 |
| 高さ（A）mm | 1509 | 1824 | 2138 |
| 幅（B）mm | 800 | 1100 | 1350 |
※㎥/min：0℃、101.325kPa
用途実例
| 原料名 | 嵩密度（g/㎤） | 輸送距離（m） | 風量 （N㎥/min） | 輸送量（kg/h） |
|---|---|---|---|---|
| 黒鉛 | 0.50 | 40 | 1.0 | 600 |
| シリカ | 0.30 | 90 | 1.5 | 300 |
| シリカ | 0.70 | 45 | 1.7 | 5000 |
| 顆粒品 | 0.27 | 85 | 1.5 | 1300 |
| 炭酸カルシウム | 0.40 | 20 | 3.1 | 1600 |
| 小麦粉 | 0.50 | 180 | 2.4 | 600 |
| グラニュー糖 | 0.90 | 90 | 1.0 | 1400 |
