高濃度空気輸送装置

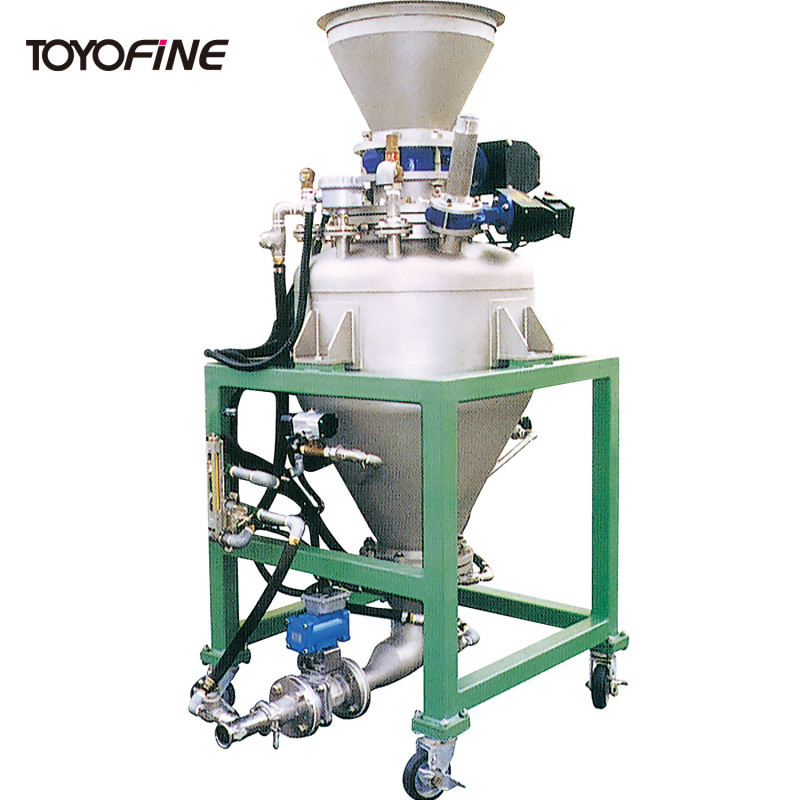

プラグマスター TPM

シンプルで少風量の高濃度空気輸送を実現

特徴

● 原料の壊れを低減
輸送速度が遅いため、空気輸送時の原料の壊れが少ない。

● メンテナンス性が良い
構造がシンプルなので、メンテナンス・清掃性が良い。

● 安定輸送が可能
圧力をモニタリングしながら、独自のエアーコントロールを行い、安定輸送を可能に。

● 長距離、大輸送量にも対応
長距離、大輸送量の実績が多数(テストも可能)。

仕様

型式 TPM 010-25 TPM 030-50 TPM 050-80 TPM 100-100
タンク有効容量(L) 100 300 500 1000
輸送配管口径 25A 50A 80A 100A
輸送能力(t/hr) 0.6 4.0 10.0 16.0
輸送エアー量(㎥/min※) 0.14~0.46 0.53~1.70 1.21~3.90 2.06~6.63

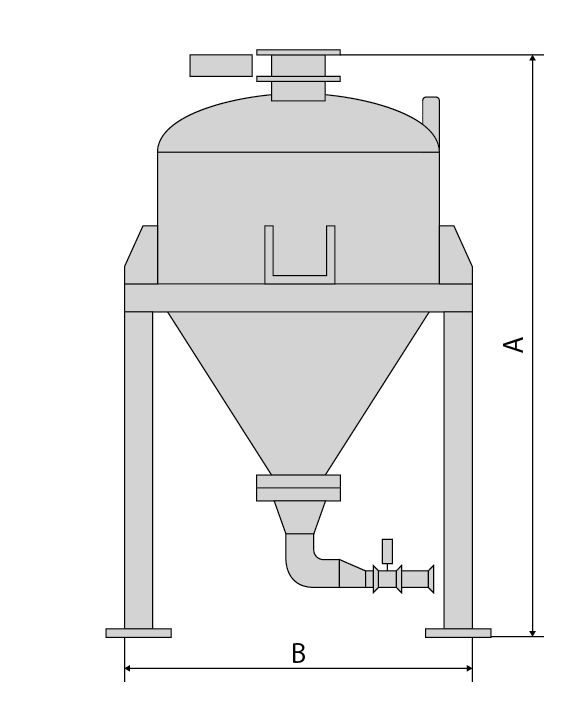

高さ(A)mm 1519 1844 2184 2616
幅(B)mm 820 1200 1500 1750
※ ㎥/min:0℃、101.325kPa

用途実例

原料名 嵩密度(g/㎤) 輸送距離(m) 風量 (N㎥/min) 輸送量(kg/h)
三元系正極材 2.0 15 1.0 5000
三元系正極材 1.0 35 1.0 3000
黒鉛 0.7 15 1.0 5000
黒鉛 0.8 50 1.9 7000
リン酸鉄リチウム 0.7 35 0.7 4000
水酸化ニッケル 1.4 300 1.0 1000
ニッケル酸リチウム 2.0 75 2.1 8000
炭酸リチウム 0.45 27.0 1.0 1400
電解質塩 1.3 15 0.8 2000
正極前駆体 1.2 17 1.0 500
負極活物質 0.8 65 1.0 150
小麦粉 0.6 90 0.6 5300
コーヒー豆粉砕品 0.4 30 0.5 3700
グラニュー糖 0.8 40 1.0 2300
精製塩 1.2 110 2.0 4700
顆粒調味料 0.6 30 0.7 2300
硫酸バリウム 1.4 90 1.0 7200
パーライト 0.1 50 0.5 1300
消火剤 1.0 100 1.5 3300
色素 0.6 30 0.4 2700
