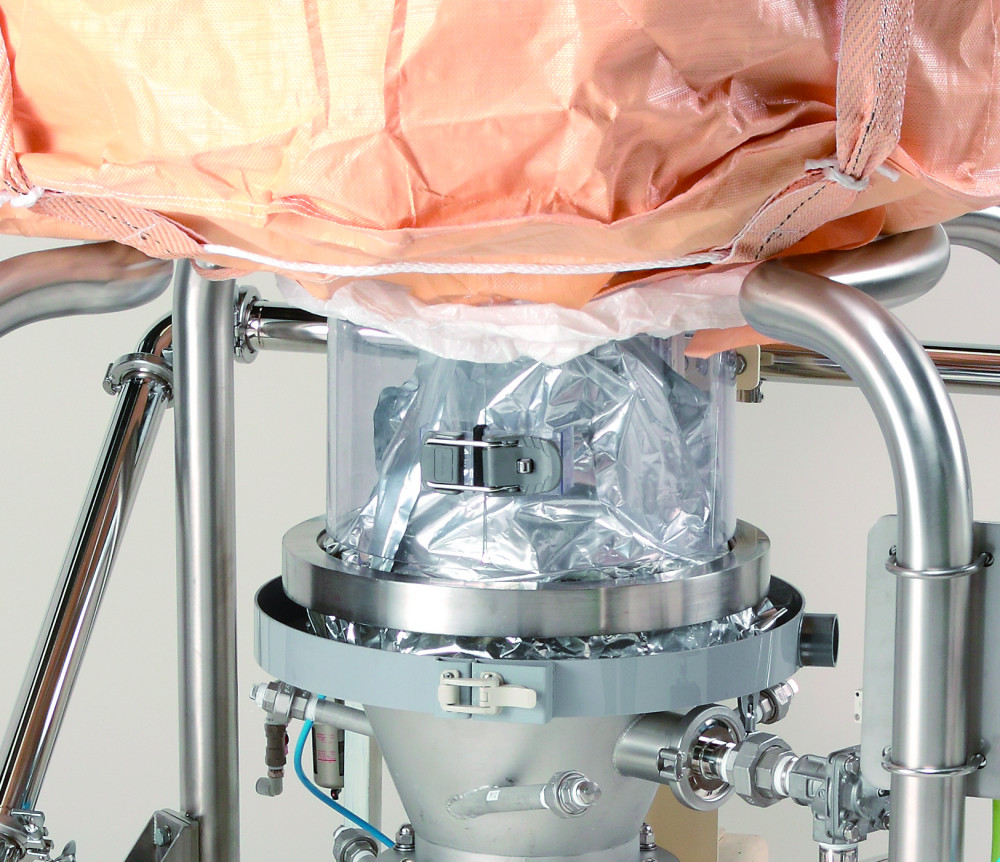

内袋あり
-

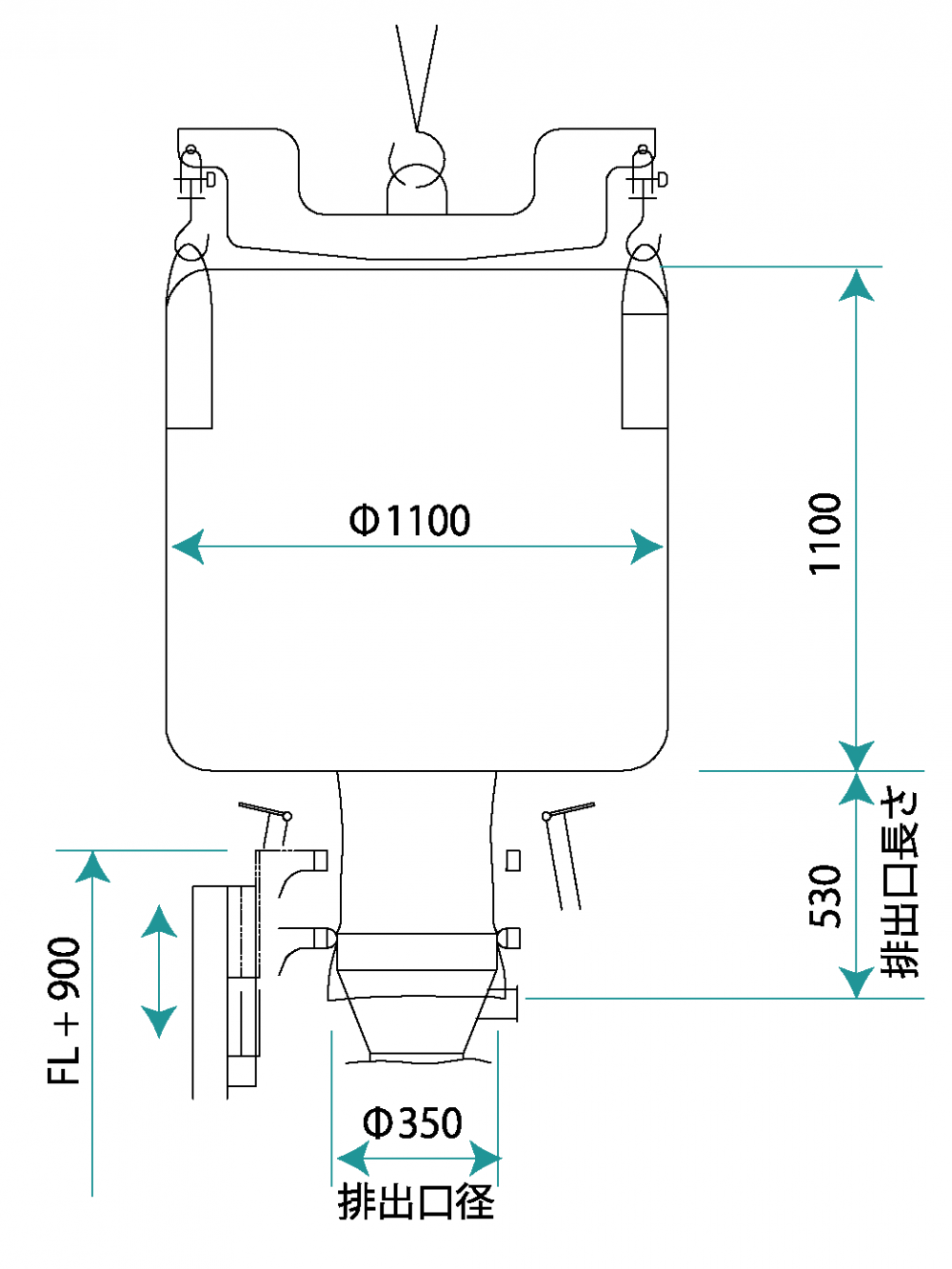

寸法図
※詳細は仕様に記載しています。画像をクリックすると移動します。
-

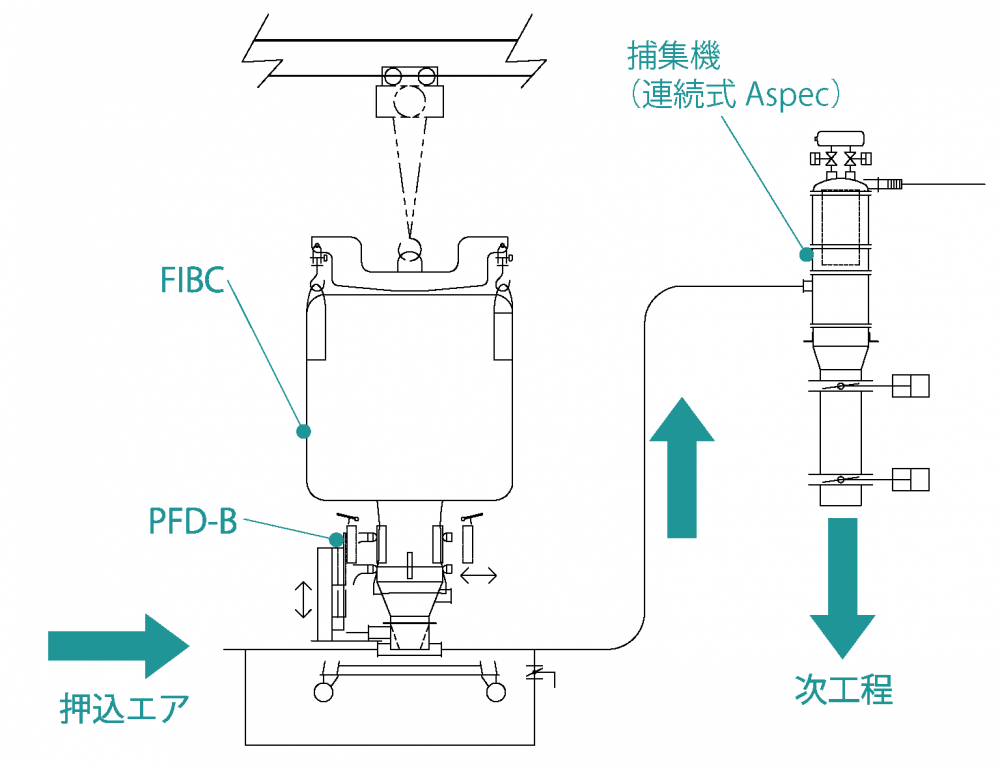

装置例
※詳細は仕様に記載しています。画像をクリックすると移動します。
-

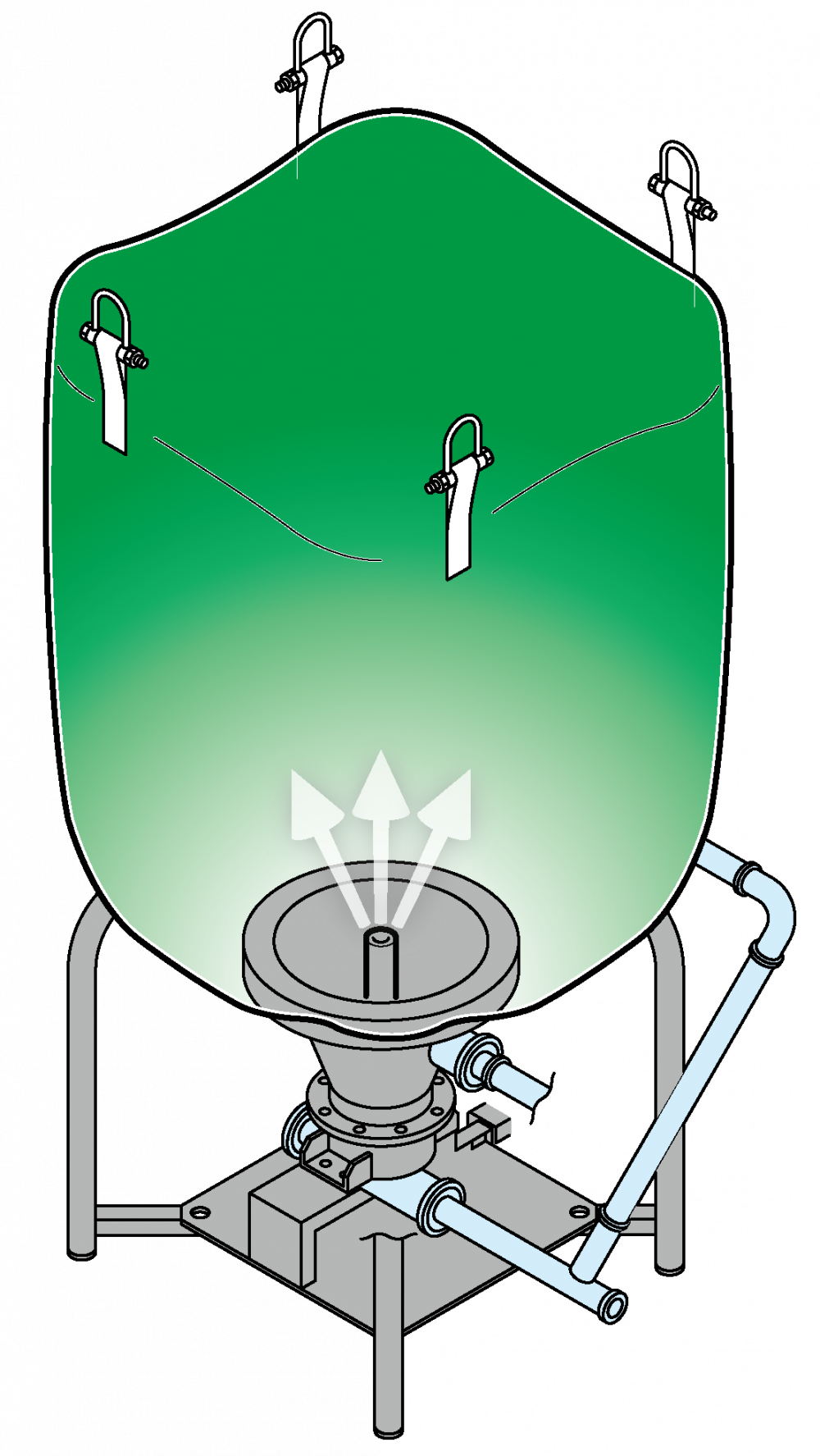

流動化ノズル
特徴
● フレキシブルコンテナから、無発塵にて排出・空気輸送が可能
完全密閉で無発塵排出・輸送ができ、色物や有害物に最適。
● 異物混入の防止
密閉操作の為、外部環境の影響による異物混入を防止。
● 流動性の悪い原料にも対応
特殊ノズル（オプション）により、原料を流動化させ、排出を促進。
● 残量の軽減
フレキシブルコンテナの膨張・収縮により、内部の残量を軽減（オプション）。
● 省労力
フレキシブルコンテナ内の原料を空気輸送可能。
工程の簡略化と作業環境の改善を実現。
完全密閉で無発塵排出・輸送ができ、色物や有害物に最適。
● 異物混入の防止
密閉操作の為、外部環境の影響による異物混入を防止。
● 流動性の悪い原料にも対応
特殊ノズル（オプション）により、原料を流動化させ、排出を促進。
● 残量の軽減
フレキシブルコンテナの膨張・収縮により、内部の残量を軽減（オプション）。
● 省労力
フレキシブルコンテナ内の原料を空気輸送可能。
工程の簡略化と作業環境の改善を実現。
動画
仕様
| PFD-B | |
|---|---|
| 輸送能力 | 1500～2000kg/hr (輸送距離20～30m) |
| 空輸配管口径 | 2.5S |
| 粉接部材質 | SUS304 シリコン |
| 排出口クランプサイズ | φ350 |
| 寸法（mm） | W1000×D1000×H1000 |
| 重量 | 70kg |
| 付属品 | 流動化ノズル、クランプ操作用ユニット、3次工ア操作バルブ |
| 付属品（オプション） | 内袋膨張防止クランプ、ダストコレクター |
※ 空気輸送機と連結して使用
※ 小型吸引式空気輸送装置Aspec（バッチ連続式／連続式）との連結も可能
※ 小型吸引式空気輸送装置Aspec（バッチ連続式／連続式）との連結も可能
用途実例
| 原料名 | 嵩密度（g/㎤） | 輸送距離（m） | 輸送量（kg/h） |
|---|---|---|---|
| 黒鉛 | 0.36 | 25 | 675 |
| タルク | 0.41 | 4 | 900 |
| アルミナ | 0.53 | 6 | 650 |
| 粉末油脂 | 0.48 | 10 | 500 |
| 二酸化マンガン | 1.20 | 7 | 2000 |
| カーボン | 0.37 | 30 | 1600 |
| 炭酸カルシウム | 0.86 | 15 | 2700 |
| PVCペレット | 0.84 | 15 | 2500 |
