※詳細は仕様に記載しています。画像をクリックすると移動します。
-

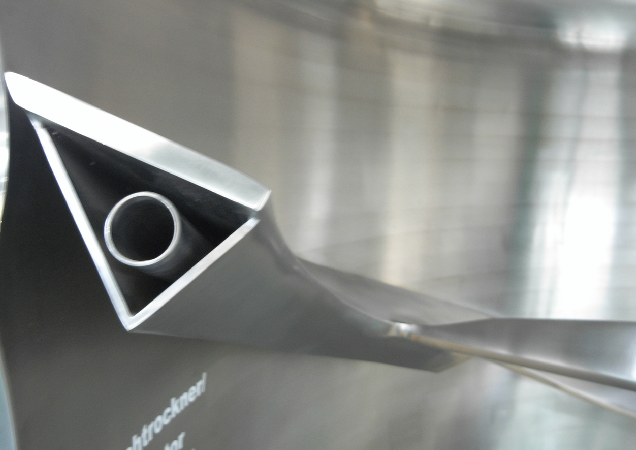

ミキシングツール（断面）
ミキシングツールも加熱・冷却が可能なため、乾燥時間を短縮できる -

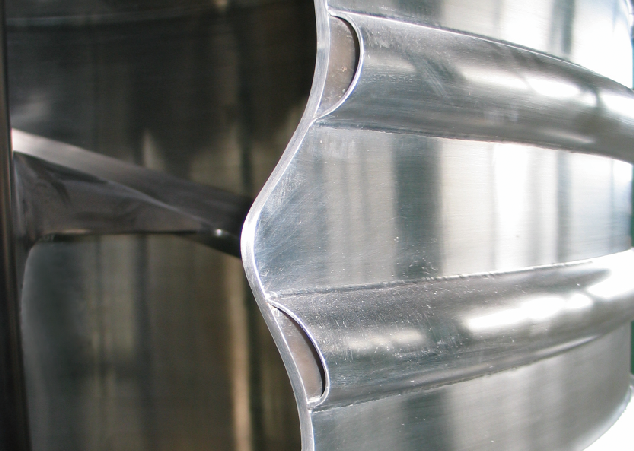

大型機のジャケット構造例
-

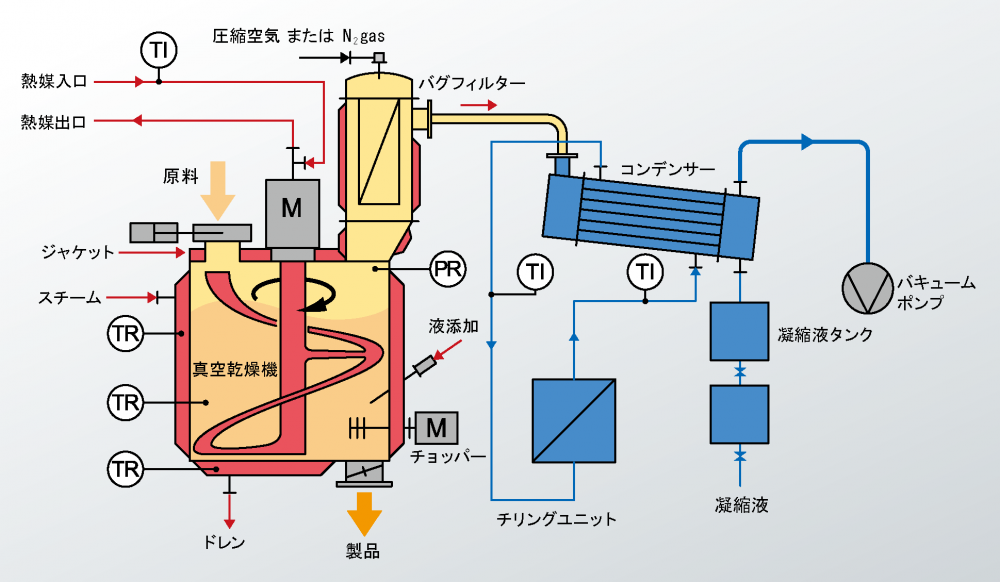

真空乾燥装置フローシート
-

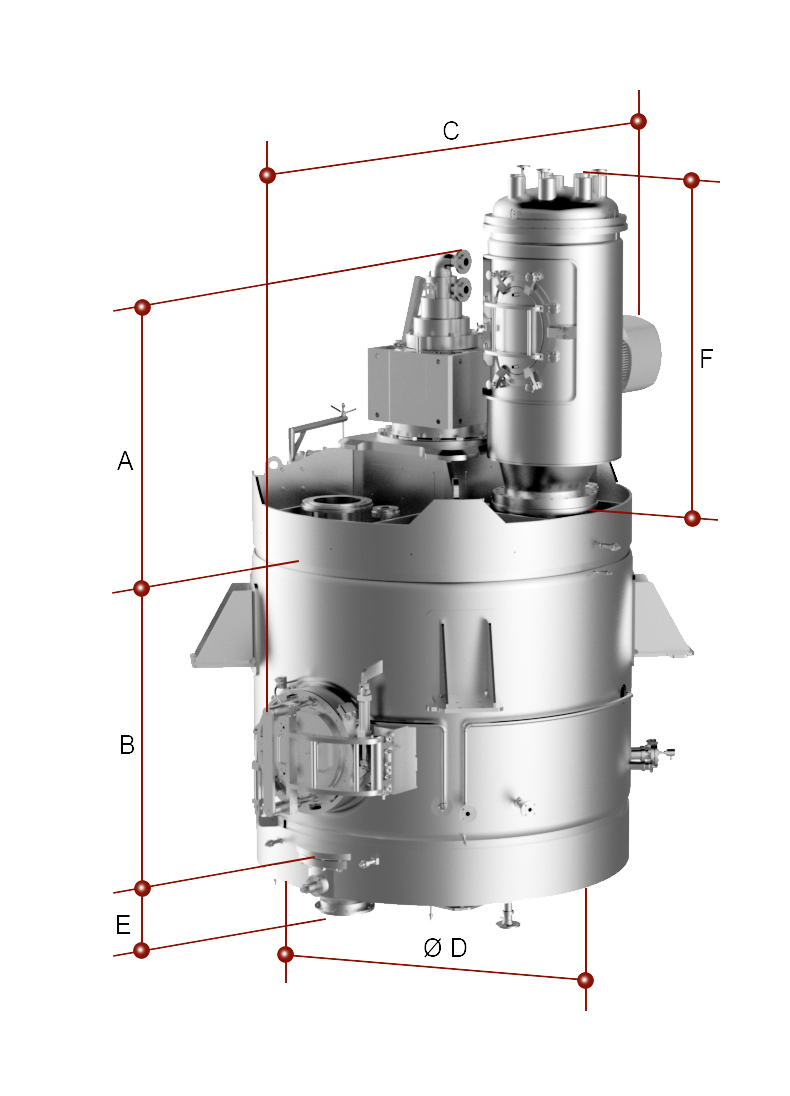

寸法図
※詳細は仕様に記載しています。画像をクリックすると移動します。
-

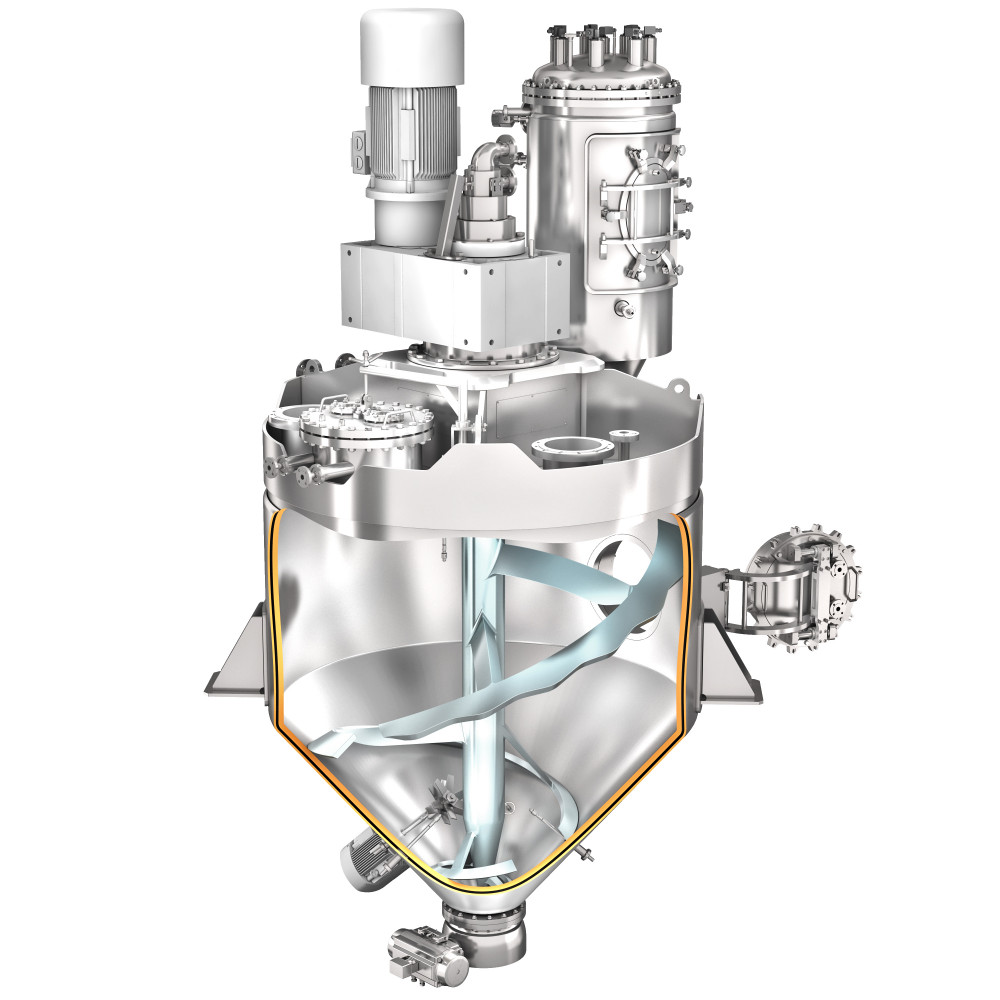

AMT型
特徴
● 抜群の洗浄性
装置内部は全溶接構造で角部はR加工されており、洗浄残しがない。
● 大きな側面点検口
amixon社のクレバーカット技術により、デッドスペースがない。
内部点検・洗浄が容易。
● 異物混入の防止
上部片持式駆動で軸封部は原料と接しない構造。
ギアボックスは機外に設置されている為、原料にオイルなどの潤滑剤が混入しない。
● 自動洗浄が可能
オプションの洗浄ノズルにより、混合槽内の自動洗浄が可能。
● 乾燥時間の短縮
シャフト、撹拌羽根、邪魔板にも熱媒を通すことが出来る為、伝熱面積を大きく取る事ができる。
理想的な撹拌により、伝熱部と粉体の接触回数が多く迅速な乾燥・冷却が可能。
減圧真空乾燥も可能。
● やさしい混合乾燥
低速回転（周速2m/sec）の為、粒子にダメージを与えにくいソフトな乾燥が可能。
オプションのカッティングローターにより、凝集物を解砕する事も可能。
● 熱媒
温水、冷水、スチーム、油が可能。
● 省スペース
円錐型乾燥機と比較して高さが低い為、省スペース。
底盤はフラットですがクリアランスは極小のため、排出残量もほとんどない。
※ 円錐型の真空乾燥機（AMT型）の製作も可能
詳細はamixon社WEBサイトへ
装置内部は全溶接構造で角部はR加工されており、洗浄残しがない。
● 大きな側面点検口
amixon社のクレバーカット技術により、デッドスペースがない。
内部点検・洗浄が容易。
● 異物混入の防止
上部片持式駆動で軸封部は原料と接しない構造。
ギアボックスは機外に設置されている為、原料にオイルなどの潤滑剤が混入しない。
● 自動洗浄が可能
オプションの洗浄ノズルにより、混合槽内の自動洗浄が可能。
● 乾燥時間の短縮
シャフト、撹拌羽根、邪魔板にも熱媒を通すことが出来る為、伝熱面積を大きく取る事ができる。
理想的な撹拌により、伝熱部と粉体の接触回数が多く迅速な乾燥・冷却が可能。
減圧真空乾燥も可能。
● やさしい混合乾燥
低速回転（周速2m/sec）の為、粒子にダメージを与えにくいソフトな乾燥が可能。
オプションのカッティングローターにより、凝集物を解砕する事も可能。
● 熱媒
温水、冷水、スチーム、油が可能。
● 省スペース
円錐型乾燥機と比較して高さが低い為、省スペース。
底盤はフラットですがクリアランスは極小のため、排出残量もほとんどない。
※ 円錐型の真空乾燥機（AMT型）の製作も可能
詳細はamixon社WEBサイトへ
動画
仕様
| 型式 有効容量 （ℓ） | 全容量（L） | 機械標準寸法（㎜）A | 機械標準寸法（㎜）B | 機械標準寸法（㎜）C | 機械標準寸法（㎜）D | 機械標準寸法（㎜）E | 機械標準寸法（㎜）F | 動力（kW） | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 130 | 386 | 637 | 1200 | 637 | 145 | 478 | 1 ～ 5 | 1000 |
| 200 | 260 | 456 | 456 | 1300 | 787 | 145 | 590 | 3 ～ 8 | 1420 |
| 300 | 390 | 486 | 737 | 1400 | 918 | 145 | 689 | 5 ～ 15 | 1680 |
| 400 | 520 | 486 | 918 | 1400 | 918 | 145 | 689 | 7 ～ 21 | 2050 |
| 500 | 650 | 486 | 908 | 1550 | 1038 | 145 | 681 | 8 ～ 27 | 2560 |
| 600 | 780 | 516 | 1038 | 1700 | 1038 | 145 | 779 | 10 ～ 31 | 3200 |
| 800 | 1040 | 536 | 988 | 1850 | 1218 | 145 | 741 | 12 ～ 40 | 3640 |
| 1000 | 1300 | 587 | 1218 | 1900 | 1218 | 145 | 914 | 14 ～ 48 | 5100 |
| 1500 | 1950 | 637 | 1389 | 2200 | 1389 | 145 | 145 | 19 ～ 64 | 6200 |
| 2000 | 2600 | 737 | 1529 | 2300 | 1529 | 145 | 1147 | 22 ～ 78 | 7900 |
| 2500 | 3250 | 767 | 1569 | 2400 | 1569 | 145 | 1177 | 26 ～ 90 | 8200 |
| 3000 | 3890 | 787 | 1749 | 2600 | 1749 | 145 | 1312 | 29 ～ 101 | 9200 |
| 4000 | 5180 | 787 | 1910 | 2900 | 1910 | 145 | 1433 | 34 ～ 120 | 10100 |
| 5000 | 6470 | 888 | 2050 | 3200 | 2050 | 145 | 1538 | 38 ～ 137 | 13200 |
| 6000 | 7760 | 888 | 2190 | 3200 | 2190 | 145 | 1643 | 43 ～ 153 | 15800 |
| 7000 | 9040 | 938 | 2090 | 3400 | 2440 | 145 | 1568 | 47 ～ 167 | 17200 |
| 8000 | 10330 | 938 | 2410 | 3400 | 2410 | 145 | 1808 | 50 ～ 180 | 18800 |
| 9000 | 11610 | 1038 | 2040 | 3750 | 2841 | 145 | 1530 | 54 ～ 193 | 19500 |
| 10000 | 12890 | 1138 | 2240 | 4100 | 2841 | 145 | 1680 | 57 ～ 205 | 21200 |
| 12000 | 15460 | 1138 | 2540 | 4100 | 2841 | 145 | 1905 | 63 ～ 227 | 24000 |
| 15000 | 19300 | 1138 | 3141 | 4400 | 2841 | 145 | 2356 | 71 ～ 257 | 26400 |
※ 記載の寸法以外でも製作可能ですので、ご相談ください。
用途実例
| 原料名 | 型式 | 嵩密度（g/㎤） |
|---|---|---|
| ブドウ糖 | 1000 | 0.5 |
| スパイス | 5000 | 0.7 |
| スパイス | 600 | 0.7 |
| 樹脂粉 | 10000 | 0.5 |
| シリカ | 2000 | 1 |
| 医薬原料 | 100 | 0.6 |
