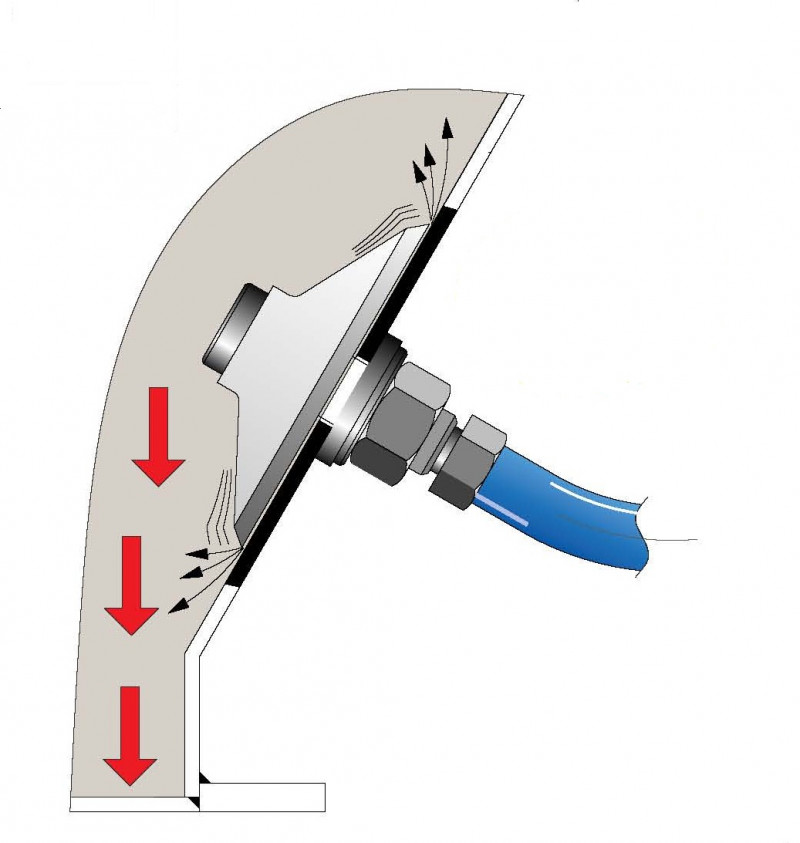

![バイブラパッドエアレーター
[SGH]](https://www.toyohi.co.jp/storage/images/SGHバイブラパッド_エアレーター.jpg)
-

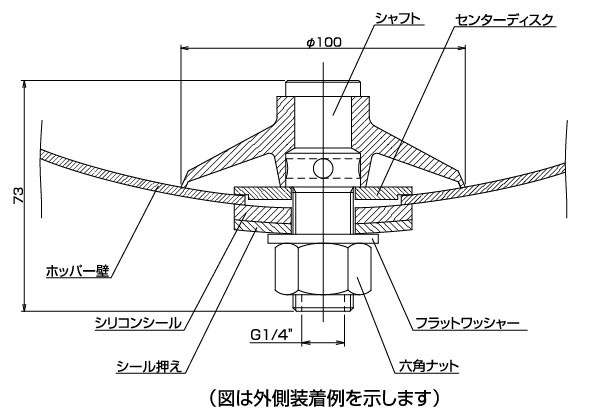

構造図
※詳細は仕様に記載しています。画像をクリックすると移動します。
-

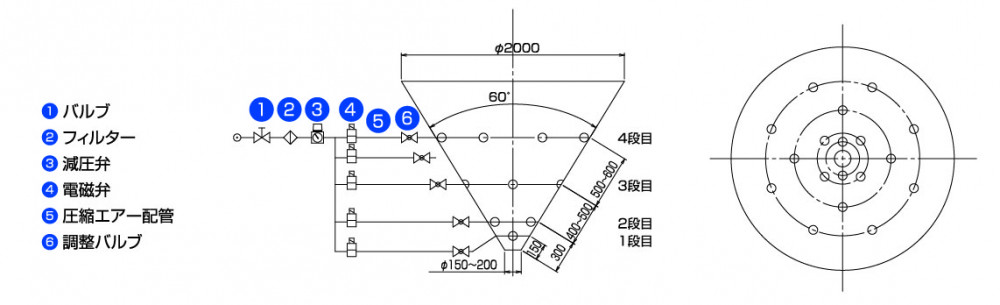

装着例
※詳細は仕様に記載しています。画像をクリックすると移動します。
-
-
仕様
| 型式 | VP-100SW4 | VP-50SW4 |
|---|---|---|
| シャフト材質 | SUS304 | SUS304 |
| パッド材質 | シリコン（白） | シリコン（白） |
| パッド径(mm) | Φ100 | Φ50 |
| 取付穴径（mm）（標準タイプ） | Φ20 | Φ15 |
| 取付穴径（mm）（外付タイプ） | Φ50 | ー |
| エア取付口 | G1/4” | G1/8” |
※ シャフト＆パッド材質（オプション）：
エアー消費量（目安の数値）
| 連続バイブレーション（MPa） | 連続バイブレーション（L/min） | エアー消費量（L） パルス（sec）1※ | エアー消費量（L） パルス（sec）2※ | エアー消費量（L） パルス（sec）3※ |
|---|---|---|---|---|
| 0.34 | 1150 | 19 | 37.7 | 56.6 |
| 0.21 | 570 | 9.3 | 19 | 28.3 |
| 0.1 | 370 | 6.2 | 12.2 | 18.4 |
| 0.03 | 145 | 2.3 | 4.8 | 7.1 |
※エアー消費量（L）バイブラパッド1個当たり
※ Φ50㎜の仕様は、約Φ100㎜の1/2以下となります
※ Φ50㎜の仕様は、約Φ100㎜の1/2以下となります
